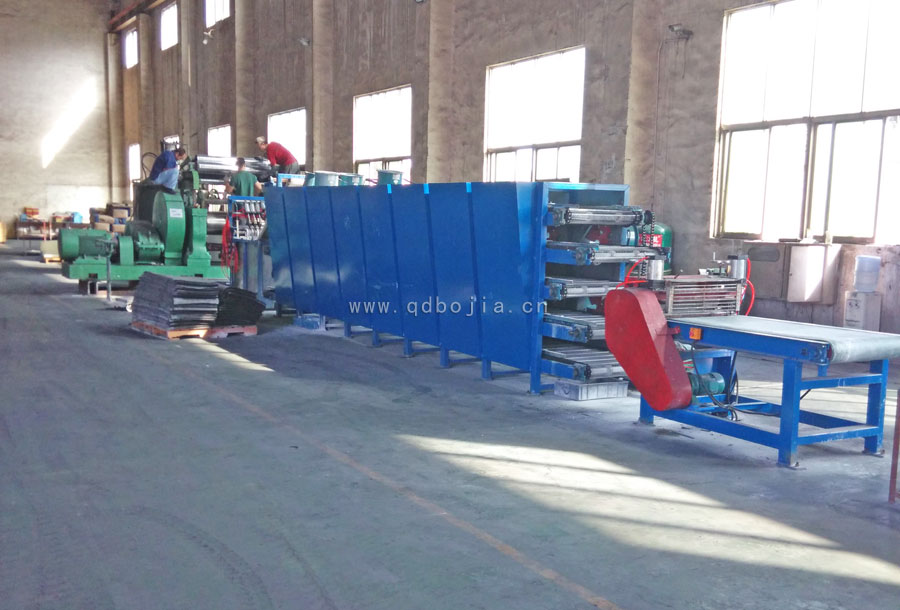

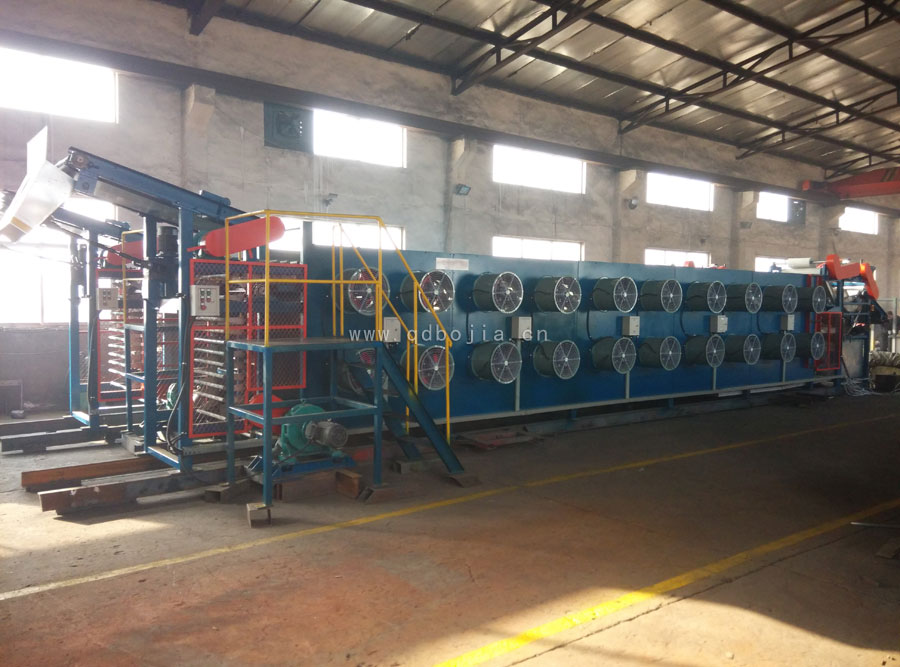

胶片冷却机主要结构特征

胶片冷却机采用落地结构，具有结构简单合理、操作灵活、空间宽敞等特点。
胶片冷却机主要由主机、电控系统两大部分组成。主机分为前接取、打印、接头、纵裁、冷却装置、胶片提升装置、挂胶装置、后接取、摆胶装置等部分。电控系统由一主箱构成，并在设备关键处设置了紧急控制装置，工人操作方便，视觉宽敞。
本机各主要零件均按化学工业部部颁标准，采用优质材料，经精心加工而成。各主要装置的结构特点如下：
1.前接取装置用汽缸控制升降，无接头环形输送带，变频器调节输送带输送速度；接头装置采用汽缸带动压合辊压合接头结构。
2.打印装置，采用气动控制升降机打印力度，可循环使用26字母。
3. 接头装置采用汽缸带动压合辊压合接头结构
4.纵裁装置，采用气动控制圆形裁刀的升降，裁刀在气缸压制下直接压在切削轮上，随着切削轮的转动形成裁切；胶条宽度可以通过调整切刀间距调整。
5.浸隔离剂液水槽采用不锈钢板焊接而成，并配隔离剂冷却管道。
6. 前提升装置采用两条无接头环形输送网带夹持输送方式，以便将胶片输送至挂胶杆，不至于胶片因坡度大而下滑；此输送带能将胶片直接从前接取输送带输送提升至挂胶杆，无需人工接取胶片至提升输送带；变频器调节输送带输送速度。
7. 挂胶杆的推进方式采用电机减速机驱动；挂胶杆材料为304不锈钢管焊接；输送速度可调。
8.后接取输送带采用无接头环形输送带配压胶辊输送；变频器调节输送带输送速度。
9．摆胶装置采用凸轮方式或者全自动摆胶，由电机通过摆臂带动摆胶箱摆动胶片，以使胶片达到叠放的效果。 全自动摆胶具有称重、叠片、压片、裁断等功能。
