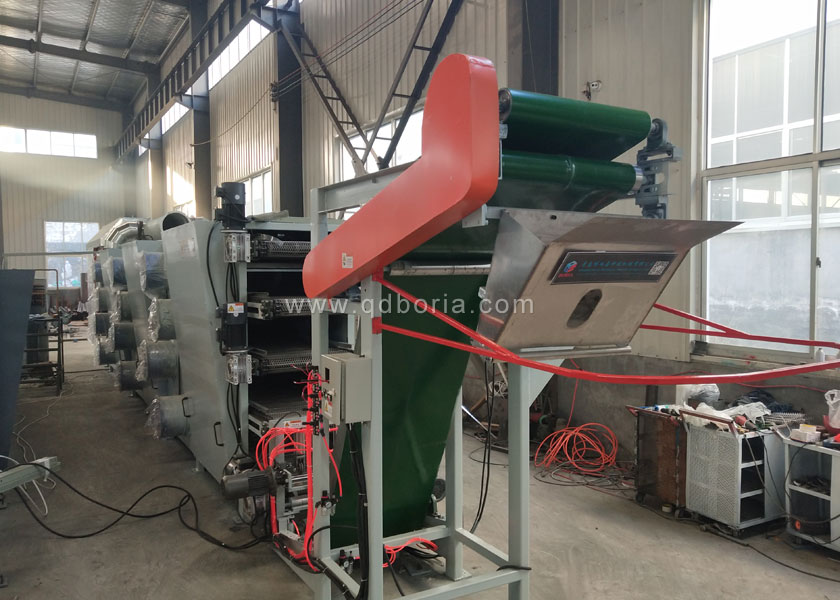

结构特征：有架空和座地两种结构形式，挂架垂直回转，强制风冷。挂胶杆由步进气缸或电机减速机驱动。主要有主机、电控系统二大部分组成。主机又分为接头、打印、纵裁装置、隔离剂冷却、提升装置、挂片冷却、自动摆胶装置、称量、栏杆、平台及支承框等部分。电控系统由主控箱构成，并在关键处设置了紧急控制装置。
用户可根据实际需求选择高、低配置。高配置胶片冷却线备有液压自动摆片叠片装置，垛胶整齐，垛胶整齐率≤100mm；料盘自动输入输出三工位装置；自动拾胶装置；自动裁断装置，可以实现无人操作，自动化程度高。
技术参数：
| 主要参数/型号 |
XPG-600～700 |
XPG-800～1000 |
|
适用胶片规格 |
（4-12）x600～700 |
（4-12）x 800～1000 |
|
前接取运输带最大线速度 |
40m/min |
40m/min |
|
挂胶杆移动速度 |
0.117-2.2m/min |
0.117-2.2m/min |
|
轴流风扇 |
0.37KW 5760m3/h |
0.37KW 5760m3/h |
|
摆胶幅度及频率 |
1.3m 10-16次/min |
1.3m 10-16次/min |
|
冷却后胶片温度 |
≤室温+5℃ |
≤室温+5℃ |
|
提升装置变频电机 |
XWD1.5-3-1/11 |
XWD7.5-7-1/43 |
|
摆胶装置变频电机 |
XWD1.1-5-1/87 |
XWD1.1-5-1/87 |
|
挂胶杆间距 |
160或or 101.6 |
160或or 101.6 |
|
胶片最大悬挂高度 |
1400mm |
1400mm |
